Matrices de sertissage série 130 NF

Matrices de sertissage série 130 NF

    Sélection de matrices de sertissage INTERCABLE pour la série 130

    Pour cosses tubulaires, manchons et embouts

Catégorie :

Description

Matrices NFC 20-130 pour sertisseuse hydraulique sur batterie Intercable AP130-C

Conformes à la norme NFC 20-130 – de 6 à 400 mm²

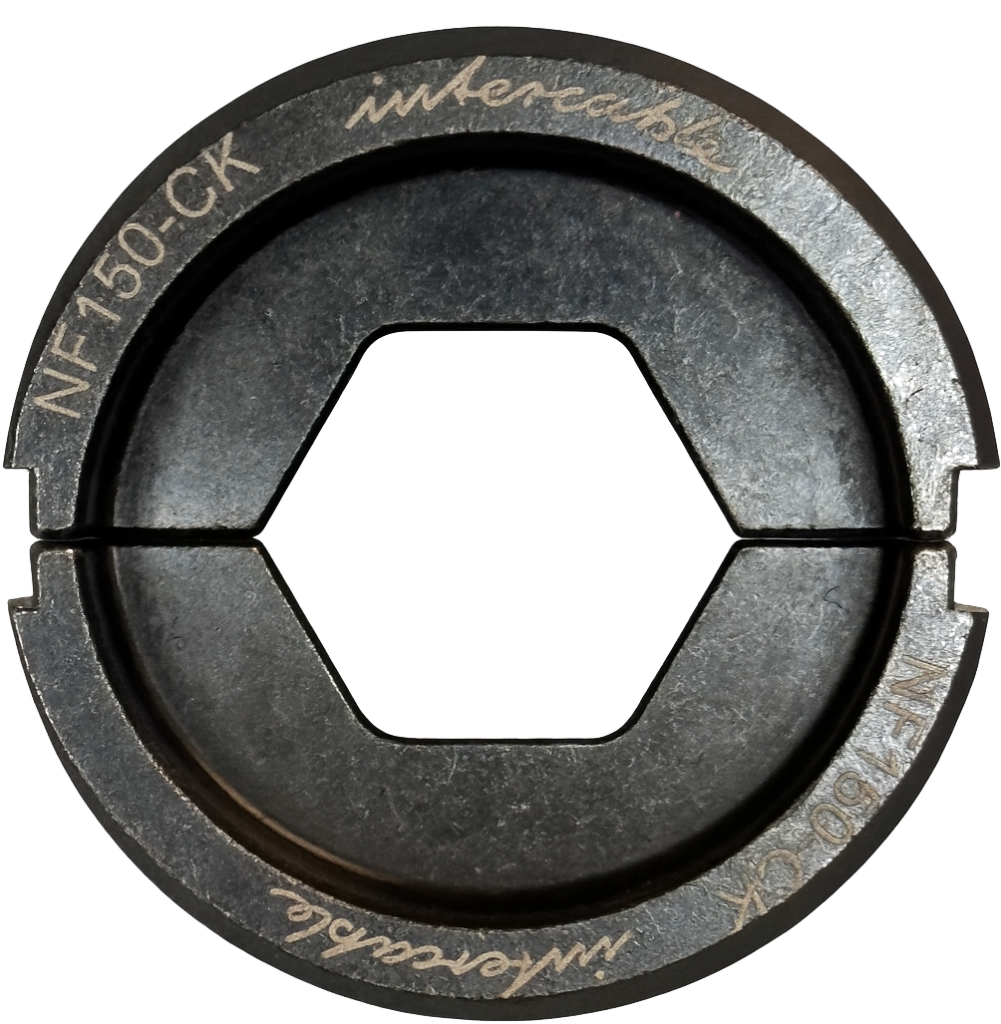

Matrice de sertissage Intercable NF150-CK conforme NFC 20-130 pour sertisseuse hydraulique

Référence mm² W2
NF6-C 6 9
NF10-C 10 9
NF16-C 16 9
NF25-C 25 9
NF35-C 35 9
NF50-C 50 12
NF70-C 70 12
NF95-C 95 12
NF120-C 120 12
NF150-C 150 12
NF185-C 185 12
NF240-C 240 12
NF300-C 300 12
NF400-C 400 5





Conformes à la norme NFC 20-130 – de 6 à 400 mm²

Les matrices de sertissage NFC 20-130 pour AP130-C assurent la conformité dimensionnelle et mécanique des connexions cuivre et aluminium selon la norme française de référence. Conçues pour la sertisseuse hydraulique sur batterie Intercable AP130-C, elles garantissent un sertissage précis, répétable et conforme aux exigences des chantiers soumis à contrôle qualité et audits réglementaires.

Les matrices de sertissage Intercable NFC 20-130 Intercable AP130-C garantissent une compatibilité totale avec les cosses et manchons certifiés.

matrices NFC 20-130 compatibles AP130-C Intercable

Caractéristiques techniques des matrices NFC 20-130

Caractéristiques des matrices de sertissage Intercable NFC 20-130 Intercable AP130-C

  • Compatibilité : AP130-C et STILO60
  • Plage de sections : 6 à 400 mm² (cuivre et aluminium).
  • Profil et géométrie conformes à la norme NFC 20-130 : cotes, empreinte, profondeur d’enfoncement, tolérances mécaniques.
  • Matériau : acier traité haute résistance, dureté homogène sur l’empreinte active.
  • Identification gravée pour traçabilité atelier et contrôle périodique.

Avantages des matrices Intercable certifiées

  • Conformité réglementaire immédiate sur les marchés publics et sites industriels soumis à NFC 20-130.
  • Compatibilité outillage : montage direct sur AP130-C sans adaptateur, cycles courts et fermeture homogène.
  • Répétabilité dimensionnelle : usinage de précision et contrôle par lots garantissant la stabilité du couple de sertissage.
  • Traçabilité et maintenance : suivi des matrices via registre d’entretien et recalibrage simple.

Pourquoi choisir des matrices NFC 20-130 pour l’AP130-C

L’association d’une sertisseuse hydraulique Intercable AP130-C et de matrices certifiées NFC 20-130 garantit la conformité complète du sertissage selon les prescriptions françaises : géométrie, pression et preuve de conformité. Ce couple outil/matrice optimise la sécurité électrique, la fiabilité des connexions et la productivité sur chantier.

Spécifications principales

Référence mm² W2
NF6-C 6 9
NF10-C 10 9
NF16-C 16 9
NF25-C 25 9
NF35-C 35 9
NF50-C 50 12
NF70-C 70 12
NF95-C 95 12
NF120-C 120 12
NF150-C 150 12
NF185-C 185 12
NF240-C 240 12
NF300-C 300 12
NF400-C 400 5

Bonnes pratiques et conformité

  1. Vérifier la correspondance matrice/cosse avant chaque série de sertissage.
  2. Maintenir les matrices dans leur tolérance dimensionnelle via contrôle périodique.
  3. Former les opérateurs à l’alignement correct de la tête AP130-C pour un sertissage homogène.

Découvrez toutes les solutions de sertissage Intercable pour conducteurs cuivre et aluminium.
